DXY-2275li36激光甲烷监测仪



三、主机性能参数

3.1主机主要性能指标如下

监测项目	CH4/压力
量程	0-100%LEL/0-40Mpa(可定制)
分辨率	0-60%LEL:±3%;60%-100%LEL:±5%/0.5%FS
传感器原理	光干涉式/压力应变
低功耗电流	≤70umA
工作温度	-30～80℃
工作湿度	0～98%RH（非凝结）
云端报警功能	水浸、防盗、甲烷阈值、压力阈值(触发上报)
本地报警 信号输出	1路甲烷,一路压力，触发发后维持DC24V输出
通讯原理	4G
防护等级	IP68
防爆等级	Exd II CT6 Gb
供电方式	24V DC
备用电源	内置锂亚干电池组(19000mAh*4)
储存条件	-40 ～ 85℃；0~98%RH（非凝结）
设计寿命	10年
壳体材料	压铸铝合金/2.5kg(不包含选件)
主机尺寸	Φ217*144mm

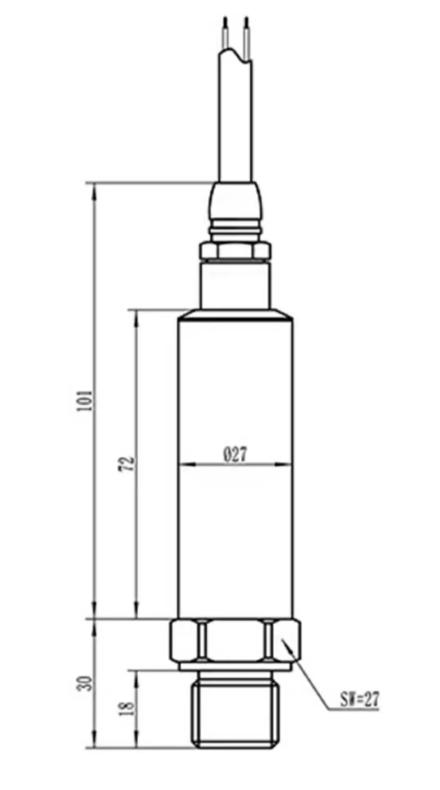

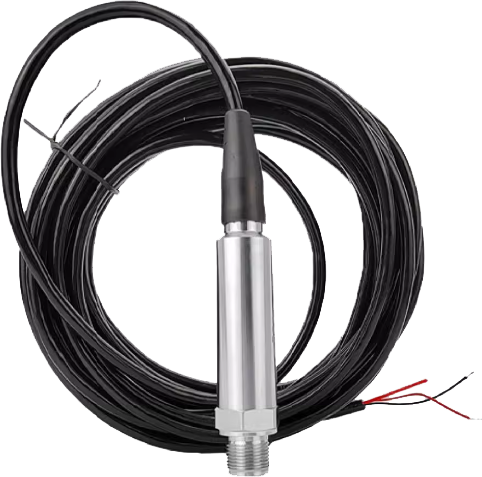

3.2压力传感器主要性能指标如下

监测范围	0-40mpa(可扩展至150Mpa)
长期稳定性	±0.2%FS/年
综合精度	0.5%FS
供电	24V DC
工作温度	-30~+80℃
工作湿度	≤98%
输出信号	RS485
测量介质	水、气、油、液体
防护等级	IP68
防爆等级	Exd II CT6 Gb
压力类型	表压、绝压、微差压
过载压力	150%FS
螺纹规格	M20*1.5默认(可定制)
引线长度	1.5m默认(可定制)





注：其余扩展功能依据客户需求定制开发。



四、安装方式及外形尺寸

本产品提供多种安装方式，根据实际情况，选择合适的安装方式。

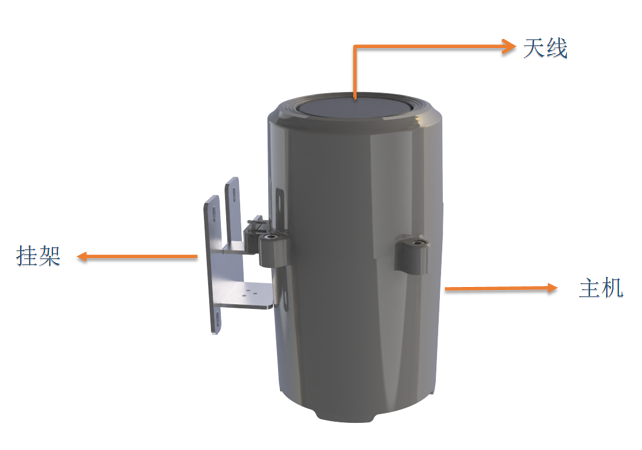

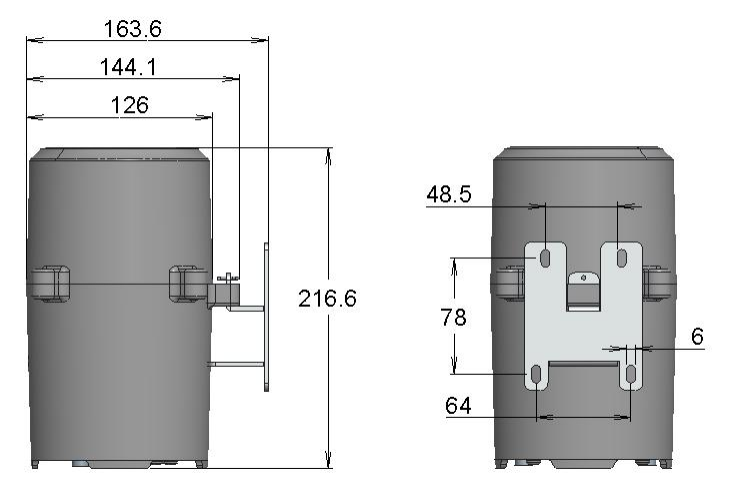

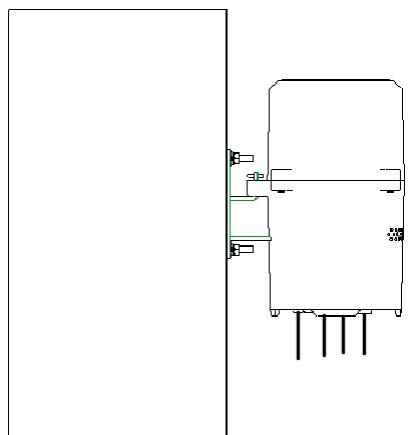

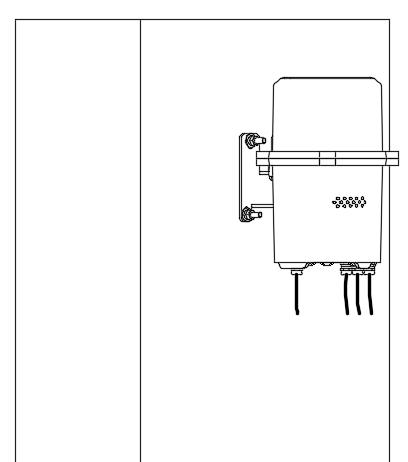

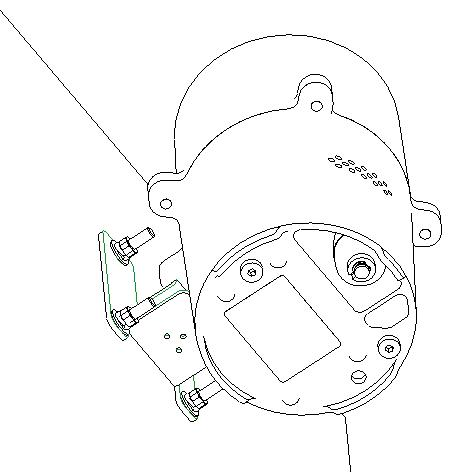

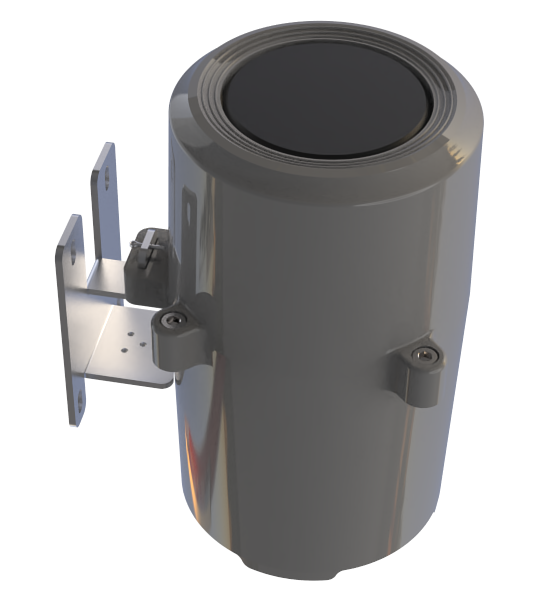

※DXY-2275li36激光甲烷监测仪背面自带背架，安装孔位如图；采用4颗M6膨胀螺栓（配套弹垫、

平垫、螺母）固定；固定现场安装操作方便可靠。







五、安装操作说明

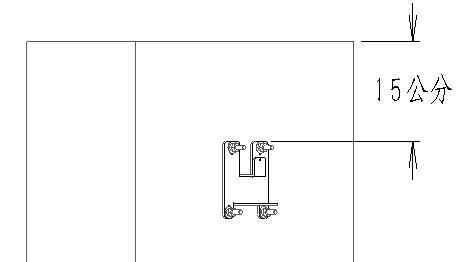

5.1.根据挂架孔位在墙壁上水平打孔并预埋膨胀螺栓,挂架靠顶部安装保持15公分的距离;

5.2.将挂架通过膨胀螺栓固定在墙壁上，安装时注意挂架不可歪斜，需垂直地面或液面;













5.3.将主机套在挂架上;











5.4.使用斜口钳将固定金属销弯折防止主机掉落;

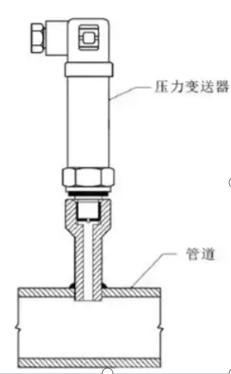

5.5 参考下图，通过三通将压力传感器安装在管路上；

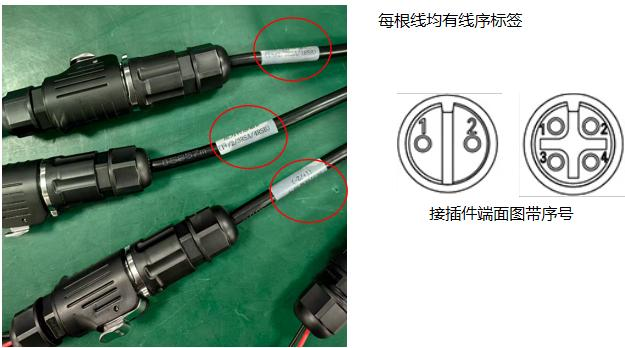

5.6.根绝线尾线序标识，将设备接头对插即可；











5.7.取掉主机底部卡在浮球开关的软塞子，设备开始运行;















注意：假如安装位置位于井下，GPS会因为遮挡无法定位，请在下井前取掉主机底部浮球塞子，置于安装点旁无遮挡的位置，保持设置正立无倾斜放置5分钟，完成GPS定位后再下井安装。

注意：不按操作步骤进行安装，将可能会导致设备无法正常工作！





5.6 接线说明

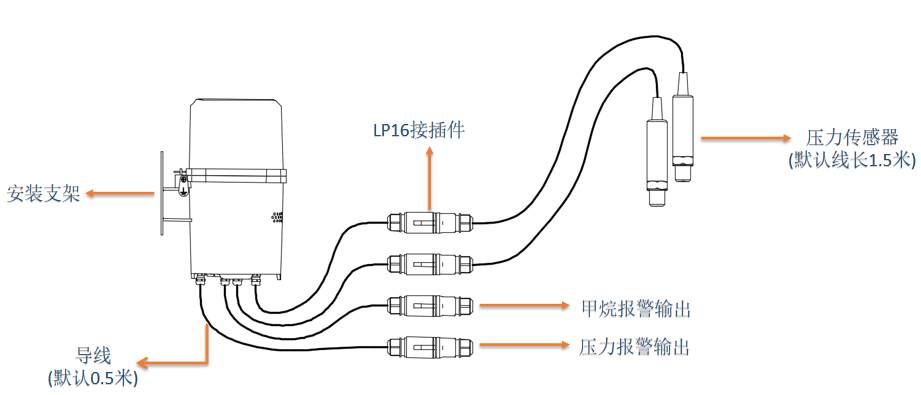

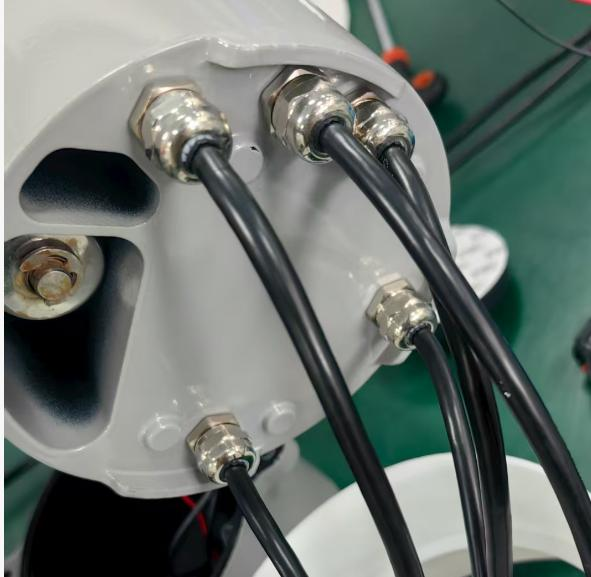

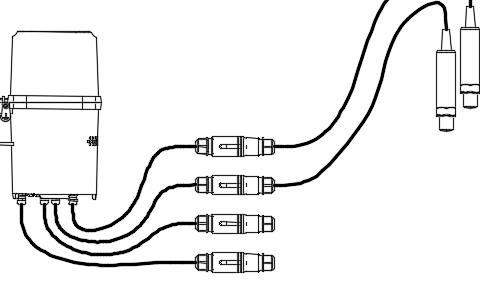

设备底部引出4根线，线序及功能如下分别对应：

①压力传感器      4芯    1+/2-/3RSA/4RSB    压力传感器1供电及信号；

②压力报警输出    2芯    1+/2-              压力报警24V高电平输出(≤100mA)；





③甲烷报警输出    2芯    1+/2-              压力报警24V高电平输出(≤100mA)；

④24外接电       2芯     1+/2-             24V外供电输入；











六、开机说明

6.1.产品出货时默认关机，参考5.5说明拿掉主机底部软赛即完成上电。

6.2.出厂默认装好物联网卡。如需更换物联卡，请联系我司。

6.3.本机默认在上报完当前数据即进入睡眠低功耗状态直至下一上报周期，如在上报周期

    间隔内需强制上报数据，可使用设备标配磁铁触碰产品顶部天线区域，听到设备泵响

    说明设备唤醒成功会进行数据上报。

注意：磁铁不可放在靠天线太近的地方，否则设备会一直处在唤醒数据上报状态直至电池电

量耗尽

















七、关机说明

设备无外部开机按键，若需要关机，请按如下步骤进行

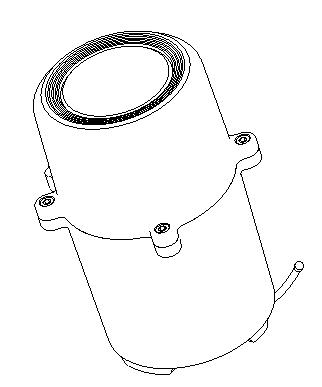

7.1.将开机如下的白色硅胶软塞卡到底部浮球开关处，如下图step1所示；

7.2.使用设备标配磁铁触碰产品顶部天线区域，如下图step2所示，听到设备泵响说明设备关机成功，此时设备进入低功耗休眠状态，如需再次开机，请按开机说明操作。







Step1                            Step2



八、符号说明及故障排查

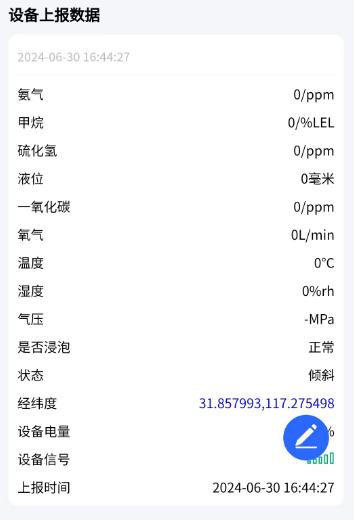

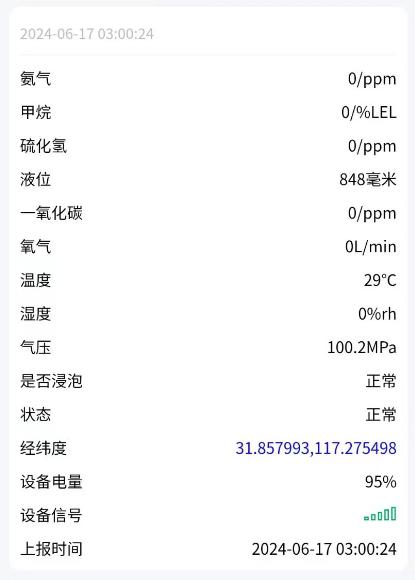

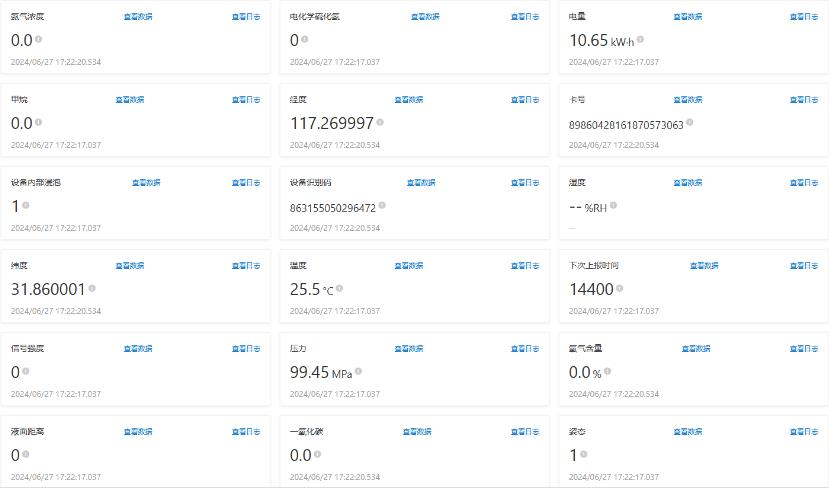

设备无本地显示，所有信息均通过云平台或微信小程序显示

※是否浸泡显示“浸泡”表示液位已经将设备浸泡。

※状态显示“倾斜”表示设备歪斜或移动。

※无法开机：请检查当前上报周期设备是否倾斜;

※服务平台无数据：请检查产品是否正常开机；观察小程序设备信号“     ”是否有信号。

※其它故障建议联系我司售后服务人员，请勿自行维修处理。

九、电池更换

本品标配安装4颗1号干电池组成的电池包

(如需更换电池包，请与我司联系购买电池包或自行购买)

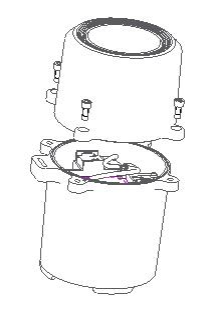

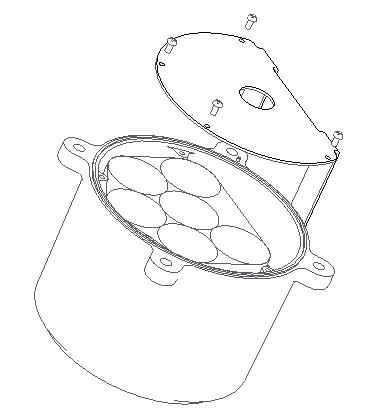

8.1.松开4颗外壳螺栓，打开外壳并拔掉主板天线、电池连接线;

8.2.取下上壳体，然后松开4颗电池盖固定螺栓，取出需要更换的电池。

8.3.将新电池包卡入上壳体内，并锁紧4颗电池盖固定螺栓。

8.4.连接电池包天线与主板的插件，并将外壳螺栓锁紧。

注意：开盖时注意保护PCBA及相关线路。













十、使用须知

→关于网络

DXY-2275li36激光甲烷监测仪采用内置SIM卡通讯(默认移动4G流量卡)，购买时需确认实际安装现场是否有可用的信号网络，可咨询运营商或下载简易测试信号APP测试(个人一般可用手机直接下载测试)；若未有4G网络覆盖或者网络差，请提前与技术人员确认更换设备的通讯方式或更换安装地点。



→关于供电

※DXY-2275li36激光甲烷监测仪默认外接电源供电，内部集成锂亚电池组备用；

※设备在无外接充电设备状态下(初始满电及信号通畅)，可正常运行12个月

左右；(以6小时为间隔监测)

※当设备外接电源供电时，设备不休眠，传感器实时监测环境中甲烷、压力值；

※当设备使用内置电池包供电时，仅可作为备用电源使用，设备休眠，传感器以10分钟

间隔监测环境中甲烷、压力值；

※设备收回再次使用前需确认电池状态，亏电需更换电池；

※电池最佳工作温度为10-4O摄氏度，极端环境会影响电池寿命及充放电效率；

※如有高频数据推送或特殊安装环境的，请与技术人员联系定制方案。





十一、装箱清单

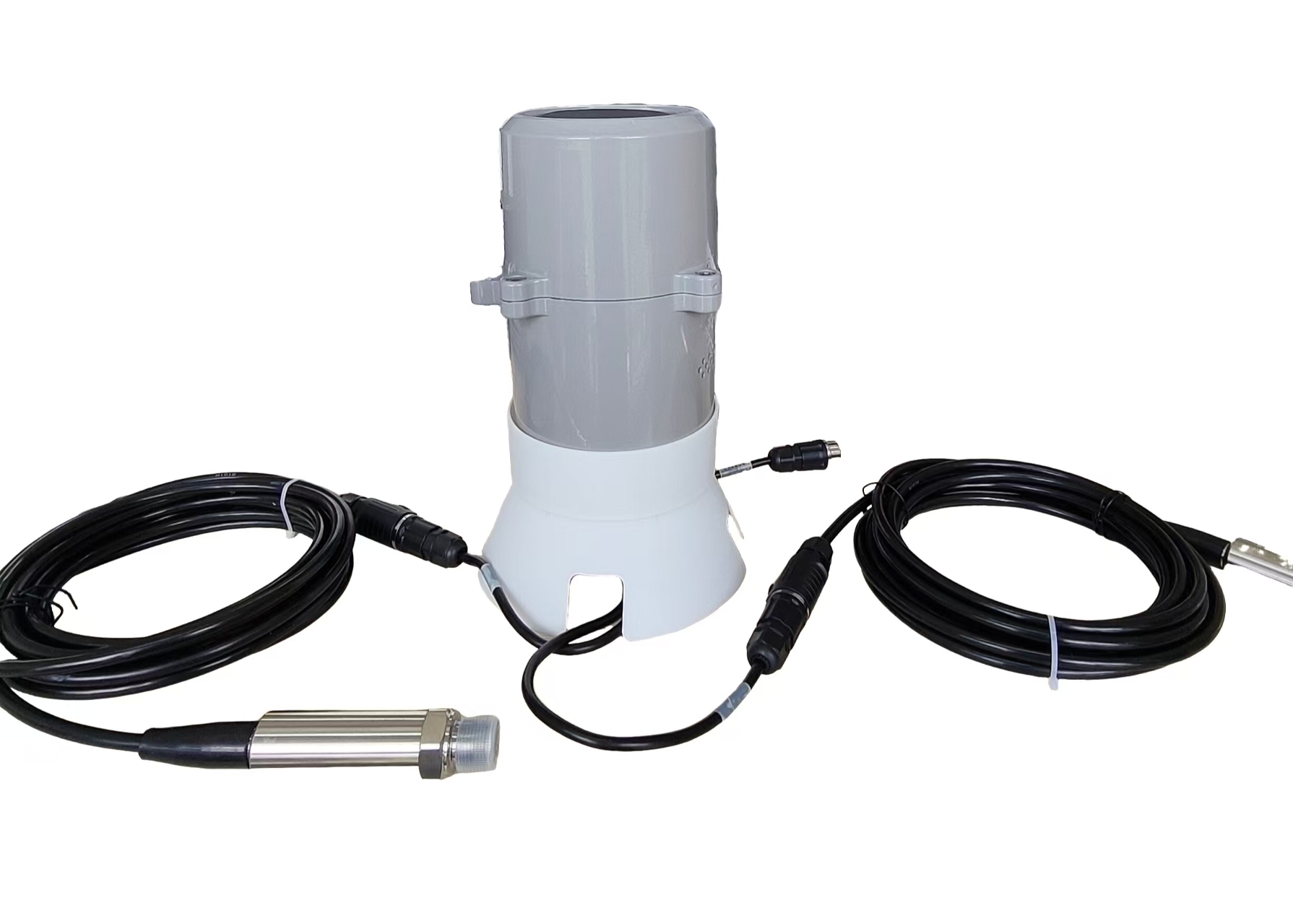

DXY-2275li36激光甲烷监测仪标配如下



名称	数量单位	备注
DXY-2275li36主机	1套
产品说明书&合格证	1份
挂架/磁铁	1个	各1个
压力传感器	2个
配件1	1包	扎带2pcs，开口销2pcs,膨胀螺栓4pcs
配件2	1套	LP16 2芯公头3个；LP16 4芯公头2个



雷达液位模组(选配)



名称	数量单位	备注
雷达模组	1套	包含外壳
雷达模组支架	1套
支架螺栓	1包	1包3pcs M3螺栓













太阳能电池板(选配)



名称	数量单位	备注
太阳能电池板	1套	线2.0米
固定支板	1个
螺栓	1包	1包4个











磁吸组件(选配)

名称	数量单位	备注
磁铁	1组	一组4个
螺母	1包	1包4个



















十二、售后服务



本检测仪质保1年，您可以通过电话联系我们，也可登录渡马科技官方网站留言。

咨询电话：13645510189

官方网站：http://www.dixiayun.com



十三、免责声明



由于客户自身错误操作造成检测仪损坏，不在我公司免费服务范围，如需换货或上门服务则需要客户承担液位仪配件货款，快递费和服务人员差旅费。
