DXY-2215LI36化粪池气体监测终端
DXY-2215li36 智能环境气体监测终端是由自主研发的高性能气体分析传感器。基于
可调谐激光吸收光谱技术，采用高性能探头、特殊工艺处理气室，具有精度高、灵敏度高
、寿命长、性能稳定等特点，使用温度补偿算法，不受使用环境干扰，可在恶劣工况、复杂
气体环境下稳定工作。
可调谐激光吸收光谱技术，采用高性能探头、特殊工艺处理气室，具有精度高、灵敏度高
、寿命长、性能稳定等特点，使用温度补偿算法，不受使用环境干扰，可在恶劣工况、复杂
气体环境下稳定工作。
DXY-2215li36 智能环境气体监测终端是由自主研发的高性能气体分析传感器。基于
可调谐激光吸收光谱技术，采用高性能探头、特殊工艺处理气室，具有精度高、灵敏度高
、寿命长、性能稳定等特点，使用温度补偿算法，不受使用环境干扰，可在恶劣工况、复杂
气体环境下稳定工作。

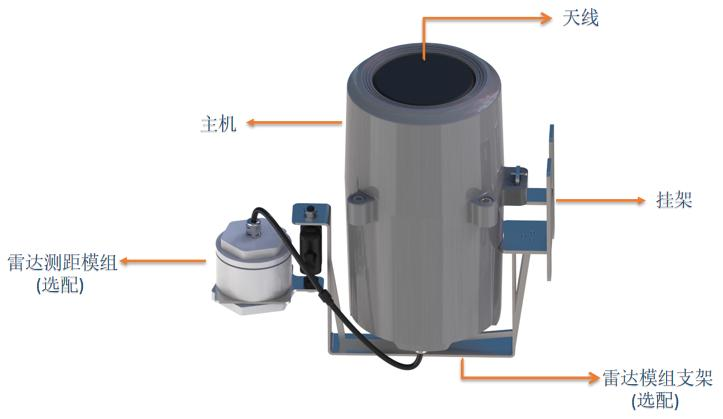

产品采用模块化设计，可集成其他传感器与一体，安装方便;能通过 NB-IOT 云端对接，
通过云端下发指令对产品进行校准、标定等操作，便于客户进行维护。
1) 设计特点
※智能化粪池气体监测终端是一种多功能数字化仪表，在采用先进的、成熟的、可靠的压传
感器
技术基础上，结合先进的单片机技术和传感器数字转换技术精心设计而成。
※采用新的设计理念，通过 NB(4G 网络)将探测到的传感器数据上传至云服务器，供客户作
状态预警及数据分析。
※内含大容量一次性锂亚干电池，可在无外电源的环境下实时监测气体信息。
※低功耗设计，整机正常工作<=1.5W。
※可提供市电及太阳能供电版本。
※可集成其他气体传感器于一体，例如 H₂ S、雷达测距等。
※内置式传感器，维护方便。
※可按客户具体要求定制。
2）用途及行业
※石油、化工、冶金、电力、食品、造纸、医药、机械制造、科学实验和航空军用等
行业的过程控制领域,已经民用井下安全监控。

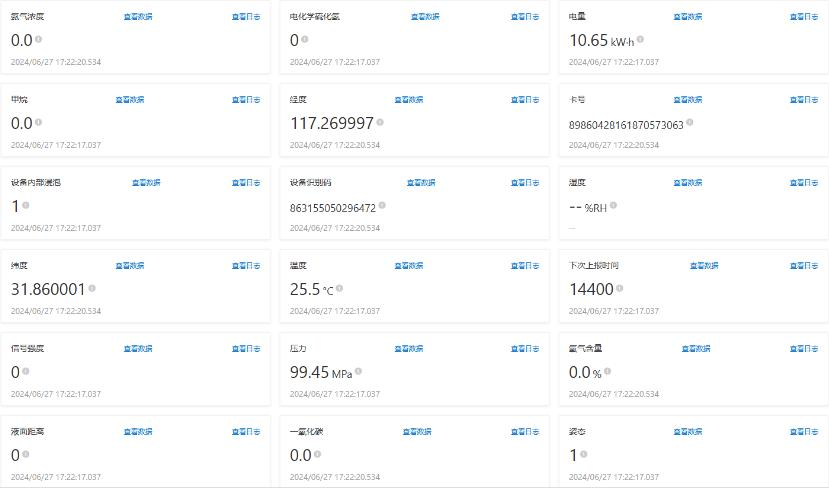

3）可视化数据平台
关注微信小程序，即可获取，具体操作联系我司人员
※实时数据上报
实时检测井下各种状态信息，并定时自动发送终端查看。
※异常及时上报
当设备异常(移动或者浸水时)，自动发送异常信息终端查看。
|
监测项目
|
CH4/H2S/O2/CO/液位
|
|
量程
|
50%LEL/100ppm/25%/1000ppm/15m
|
|
分辨率 |
1LEL/2ppm/0.5%/2ppm/1cm
|
|
传感器原理
|
光干涉式/MEMS/MEMS/MEMS/毫米波雷达
|
|
低功耗电流
|
≤70umA
|
|
工作温度 |
-10 ~ 50℃
|
|
工作湿度
|
0~90%RH（非凝结）
|
|
液位盲区
|
15cm
|
|
通讯原理
|
NB-LOT
|
|
防护等级 |
IP67 |
|
供电方式
|
锂亚干电池组
|
|
储存条件 |
-40 ~ 85℃；0~98%RH（非凝结）
|
|
设计寿命 |
10年 |
|
壳体材料 |
压铸铝合金/2.5kg(不包含选件)
|
|

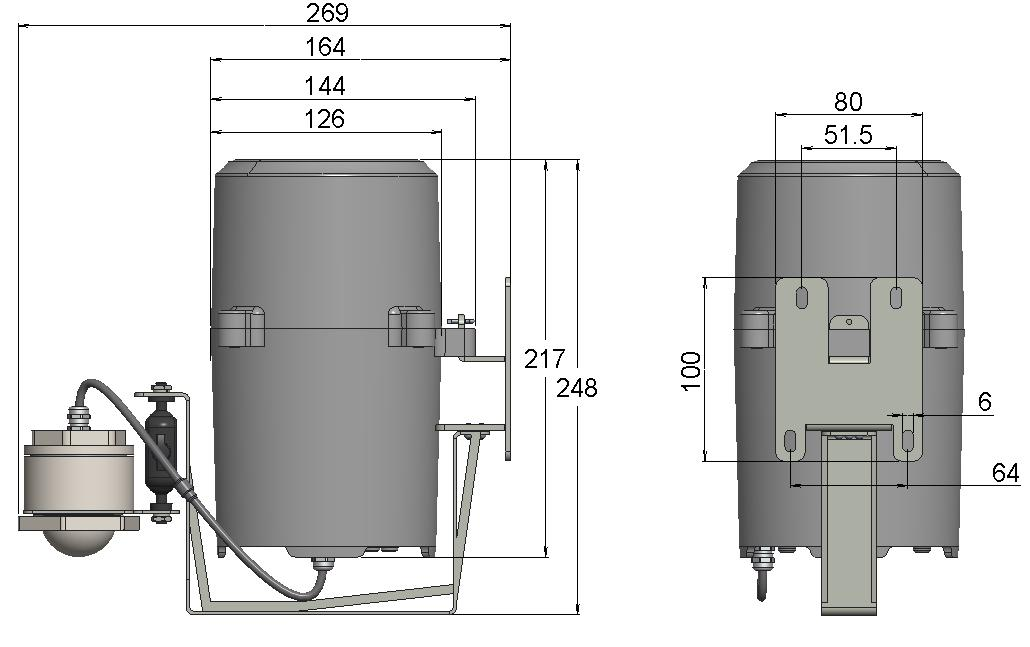

主机尺寸 |
Φ217*144mm
|
注：其余扩展功能依据客户需求定制开发。

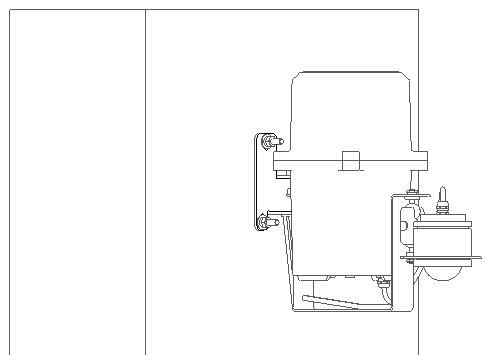

本产品提供多种安装方式，根据实际情况，选择合适的安装方式。
平垫、螺母）固定；固定现场安装操作方便可靠

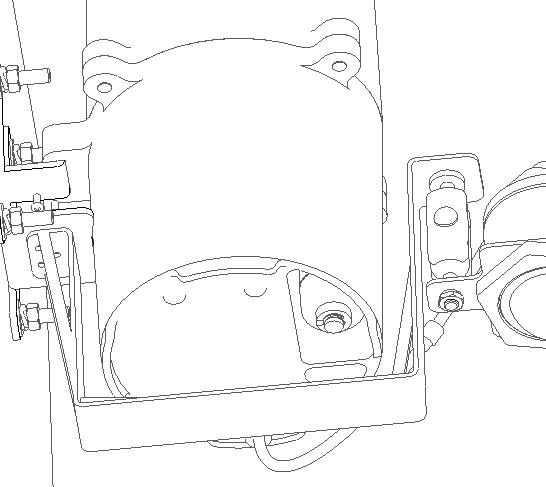

※化粪池气体监测终端背面自带背架，安装孔位如图；采用 4 颗 M6 膨胀螺栓（配套弹垫、
。

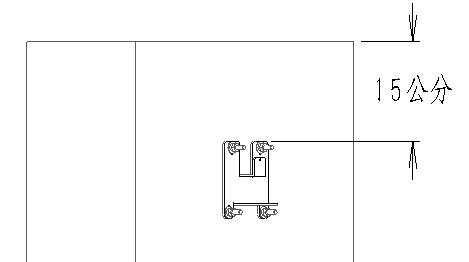

5.1.根据挂架孔位在墙壁上水平打孔并预埋膨胀螺栓,挂架靠顶部安装保持 15 公分的距离;
5.2.将挂架通过膨胀螺栓固定在墙壁上，安装时注意挂架不可歪斜，需垂直地面或液面;

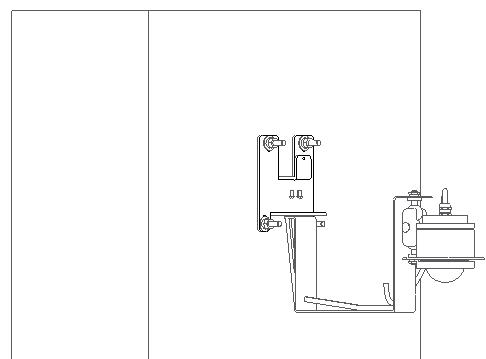

5.3.将雷达模组支架与挂架通过 3 颗 M3 螺栓固定，根据水平仪调整保证雷达模组垂直于液
面;

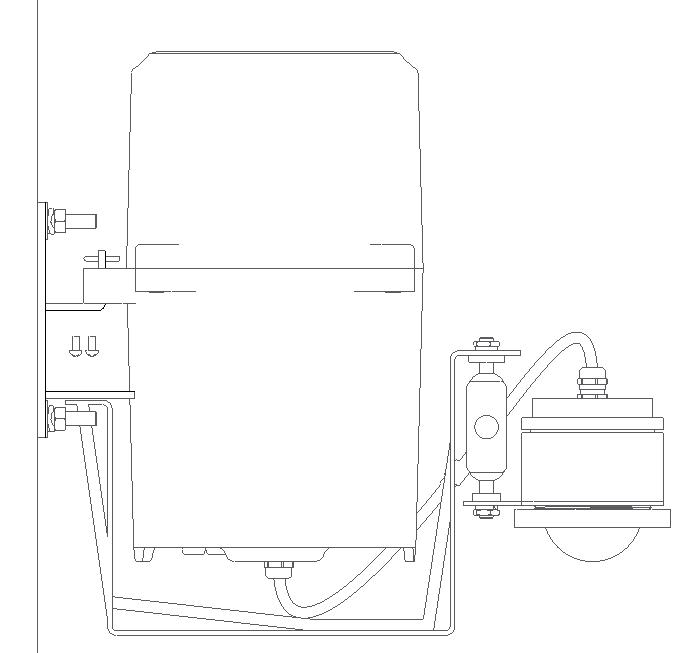

5.4.将主机套在挂架上,将主机外接线和雷达模组外接线接头旋紧接好;
（注意：接头处白色密封圈不可丢失，否则影响接头处防水造成设备损坏）
5.5.使用斜口钳将固定金属销弯折防止主机掉落;
5.6.取掉主机底部卡在浮球开关的软塞子，设备开始运行;
注意：假如安装位置位于井下，GPS 会因为遮挡无法定位，请在下井前取掉主机底部浮球塞
子，置于安装点旁无遮挡的位置，保持设置正立无倾斜放置 5 分钟，完成 GPS 定位后
再下井安装。
注意：不按操作步骤进行安装，将可能会导致设备无法正常工作！
6.1.产品出货时默认关机，参考 5.6 说明拿掉主机底部软赛即完成上电。
6.2.出厂默认装好物联网卡。如需更换物联卡，请联系我司。
6.3.本机默认在上报完当前数据即进入睡眠低功耗状态直至下一上报周期，如在上报周期

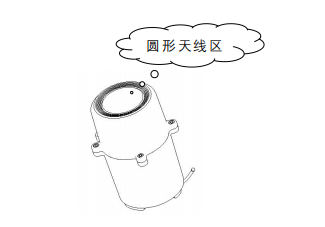

间隔内需强制上报数据，可使用设备标配磁铁触碰产品顶部天线区域，听到设备泵响
说明设备唤醒成功会进行数据上报。
注意：磁铁不可放在靠天线太近的地方，否则设备会一直处在唤醒数据上报状态直至电池电
量耗尽

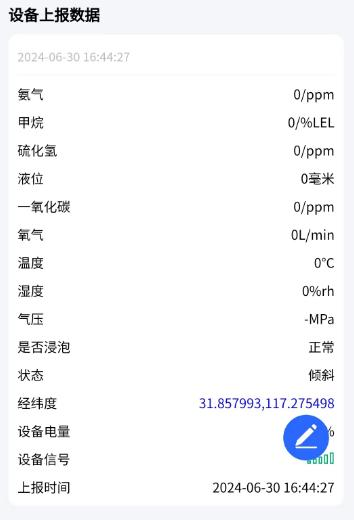

设备无本地显示，所有信息均通过云平台或微信小程序显示
※是否浸泡显示“浸泡”表示液位已经将设备浸泡。
※状态显示“倾斜”表示设备歪斜或移动。
※无法开机：请检查当前上报周期设备是否倾斜;
※服务平台无数据：请检查产品是否正常开机；观察小程序设备信号“
”是否有信号。
”是否有信号。 ※其它故障建议联系我司售后服务人员，请勿自行维修处理。
本品标配安装 6 颗 1 号干电池组成的电池包
(如需更换电池包，请与我司联系购买电池包)

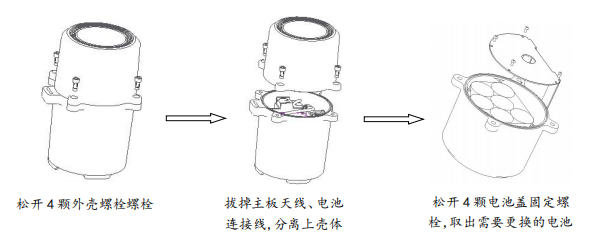

8.1.松开 4 颗外壳螺栓，打开外壳并拔掉主板天线、电池连接线;
8.2.取下上壳体，然后松开 4 颗电池盖固定螺栓，取出需要更换的电池。
8.3.将新电池包卡入上壳体内，并锁紧 4 颗电池盖固定螺栓。
8.4.连接电池包天线与主板的插件，并将外壳螺栓锁紧。
注意：开盖时注意保护 PCBA 及相关线路。
→关于网络
DXY-2215li36 化粪池气体监测终端采用内置 SIM 卡通讯(默认移动 NB 流量卡)，购买时需确
认实际安装现场是否有可用的信号网络，可咨询运营商或下载简易测试信号 APP 测试(个人
一般可用手机直接下载测试)；若未有 4G 网络覆盖或者网络差，请提前与技术人员确认更换
设备的通讯方式或更换安装地点。
→关于供电
※DXY-2215li36 化粪池气体监测终端默认内接干电池供电，也可外接电源或者太阳能供电。
※设备在无外接充电设备状态下(初始满电及信号通畅)，可正常运行 12 个月
左右。(以 4 小时为数据发送周期)
※设备收回再次使用前需确认电池状态，亏电需更换电池或充电。
※电池最佳工作温度为 10-4O 摄氏度，极端环境会影响电池寿命及充放电效率。
※如有高频数据推送或特殊安装环境的，请与技术人员联系定制方案。

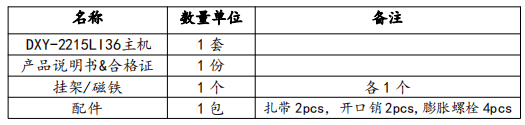

DXY-2205li36 智能环境气体监测终端标配如下
雷达液位模组(选配)
太阳能电池板(选配)
磁吸组件(选配)
您可以通过电话联系我们，也可登录渡马科技官方网站留言。
咨询电话：13645510189
官方网站：http://www.dixiayun.com
由于客户自身错误操作造成检测终端损坏，不在我公司免费服务范围，如需换货或上门服务则需要
客户承担设备配件货款，快递费和服务人员差旅费。
