DXY-2225li36氨气监测终端
一. 产品概述
DXY-2225Li36氨气监测终端是由自主研发的高性能气体分析传感器。基于可调谐激光吸收光谱技术，采用高性能探头、特殊工艺处理气室，具有精度高、灵敏度高、寿命长、性能稳定等特点，使用温度补偿算法，不受使用环境干扰，可在恶劣工况、复杂气体环境下稳定工作。
产品采用模块化设计，可集成其他传感器与一体，安装方便;能通过NB-IOT云端对接，通过云端下发指令对产品进行校准、标定等操作，便于客户进行维护。
1) 设计特点
※采用新的设计理念，通过NB(4G网络)将探测到的传感器数据上传至云服务器，供客户作状态预警及数据分析。
※内含大容量一次性锂亚干电池，可在无外电源的环境下实时监测气体信息。
※低功耗设计，整机正常工作<=1.5W。
※可提供市电及太阳能供电版本。
※可集成其他气体传感器于一体，例如H₂S、雷达测距等。
※内置式传感器，维护方便。
※可按客户具体要求定制。
2）可视化数据平台
关注微信小程序，即可获取，具体操作联系我司人员
※实时数据上报
实时检测井下各种状态信息，并定时自动发送终端查看。
※异常及时上报
当设备异常(移动或者浸水时)，自动发送异常信息终端查看。
|
监测范围 |
0 ~ 5%VOL / 0 ~ 100%LEL（可扩展至20%VOL） |
|
监测精度 |
±3%LEL* |
|
分辨率 |
0.1%LEL |
|
启动时间 |
＜5s |
|
响应时间 |
T90＜20s |
|
工作温度 |
-25 ~ 55℃ |
|
工作压强 |
80kPa ~ 120kPa |
|
工作湿度 |
0~98%RH（非凝结） |
|
输出信号 |
NB-IOT（4G LTE可选） |
|
防护等级 |
IP67 |
|
防爆等级 |
Exd II CT6 Gb |
|
储存条件 |
-40 ~ 85℃；0~98%RH（非凝结） |
|
设计寿命 |
10年 |
|
壳体材料 |
铝合金/2.5kg(不包含选件) |
|
主机尺寸 |
140mm*170mm*95mm |
|
标准配置 |
氨气传感器（半导体/电化学） |
注：其余扩展功能依据客户需求定制开发。
4.1.根据挂架孔位在墙壁上水平打孔并预埋膨胀螺栓,挂架靠顶部安装保持15公分的距离;
4.2.将挂架通过膨胀螺栓固定在墙壁上，安装时注意挂架不可歪斜，需垂直地面或液面;
4.3.将雷达模组支架与挂架通过3颗M3螺栓固定，根据水平仪调整保证雷达模组垂直于液面;
4.4.将主机套在挂架上,将主机外接线和雷达模组外接线接头旋紧接好;
（注意：接头处白色密封圈不可丢失，否则影响接头处防水造成设备损坏）
4.5.使用斜口钳将固定金属销弯折防止主机掉落;
4.6.取掉主机底部卡在浮球开关的软塞子，设备开始运行;
注意：假如安装位置位于井下，GPS会因为遮挡无法定位，请在下井前取掉主机底部浮球塞子，置于安装点旁无遮挡的位置，保持设置正立无倾斜放置5分钟，完成GPS定位后再下井安装。
注意：不按操作步骤进行安装，将可能会导致设备无法正常工作！
五、开机说明
6.1.产品出货时默认关机，参考5.6说明拿掉主机底部软赛即完成上电。
6.2.出厂默认装好物联网卡。如需更换物联卡，请联系我司。
六、符号说明及故障排查

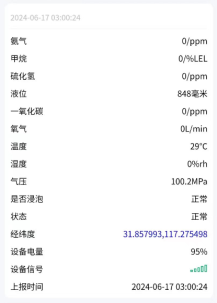

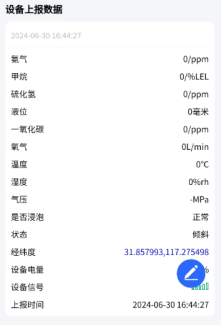

设备无本地显示，所有信息均通过云平台或微信小程序显示
※是否浸泡显示“浸泡”表示液位已经将设备浸泡。
※状态显示“倾斜”表示设备歪斜或移动。
※无法开机：请检查当前上报周期设备是否倾斜;
※服务平台无数据：请检查产品是否正常开机；观察小程序设备信号“ ”是否有信号。
※其它故障建议联系我司售后服务人员，请勿自行维修处理。
七、电池更换
本品标配安装6颗1号干电池组成的电池包
(如需更换电池包，请与我司联系购买电池包)
8.1.松开4颗外壳螺栓，打开外壳并拔掉主板天线、电池连接线;
8.2.取下上壳体，然后松开4颗电池盖固定螺栓，取出需要更换的电池。
8.3.将新电池包卡入上壳体内，并锁紧4颗电池盖固定螺栓。
8.4.连接电池包天线与主板的插件，并将外壳螺栓锁紧。
注意：开盖时注意保护PCBA及相关线路。
八、使用须知
→关于网络
DXY-2225Li36系列限空间环境监测终端采用内置SIM卡通讯(默认移动NB流量卡)，购买时需确认实际安装现场是否有可用的信号网络，可咨询运营商或下载简易测试信号APP测试(个人一般可用手机直接下载测试)；若未有4G网络覆盖或者网络差，请提前与技术人员确认更换设备的通讯方式或更换安装地点。
→关于供电
※DXY-2225Li36系列限空间环境监测终端默认内接干电池供电，也可外接电源或者太阳能供电。
※设备在无外接充电设备状态下(初始满电及信号通畅)，可正常运行12个月
左右。(以6小时为数据发送周期)
※设备收回再次使用前需确认电池状态，亏电需更换电池或充电。
※电池最佳工作温度为10-4O摄氏度，极端环境会影响电池寿命及充放电效率。
※如有高频数据推送或特殊安装环境的，请与技术人员联系定制方案。
DXY-2225Li36系列限空间环境监测终端标配如下
|
名称 |
数量单位 |
备注 |
|
DXY-2225Li36主机 |
1套 |
|
|
产品说明书&合格证 |
1份 |
|
|
挂架 |
1个 |
|
|
配件 |
1包 |
扎带2pcs，开口销2pcs,膨胀螺栓4pcs |
雷达液位模组(选配)
|
名称 |
数量单位 |
备注 |
|
雷达模组 |
1套 |
包含外壳 |
|
雷达模组支架 |
1套 |
|
|
支架螺栓 |
1包 |
1包3pcs M3螺栓 |
太阳能电池板(选配)
|
名称 |
数量单位 |
备注 |
|
太阳能电池板 |
1套 |
线2.0米 |
|
固定支板 |
1个 |
|
|
螺栓 |
1包 |
1包4个 |
磁吸组件(选配)
|
名称 |
数量单位 |
备注 |
|
磁铁 |
1组 |
一组4个 |
|
螺母 |
1包 |
1包4个 |
您可以通过电话联系我们，也可登录渡马科技官方网站留言。
咨询电话：13645510189
电话：400-870-1578
由于客户自身错误操作造成检测仪损坏，不在我公司免费服务范围，如需换货或上门服务则需要客户承担液位仪配件货款，快递费和服务人员差旅费。
